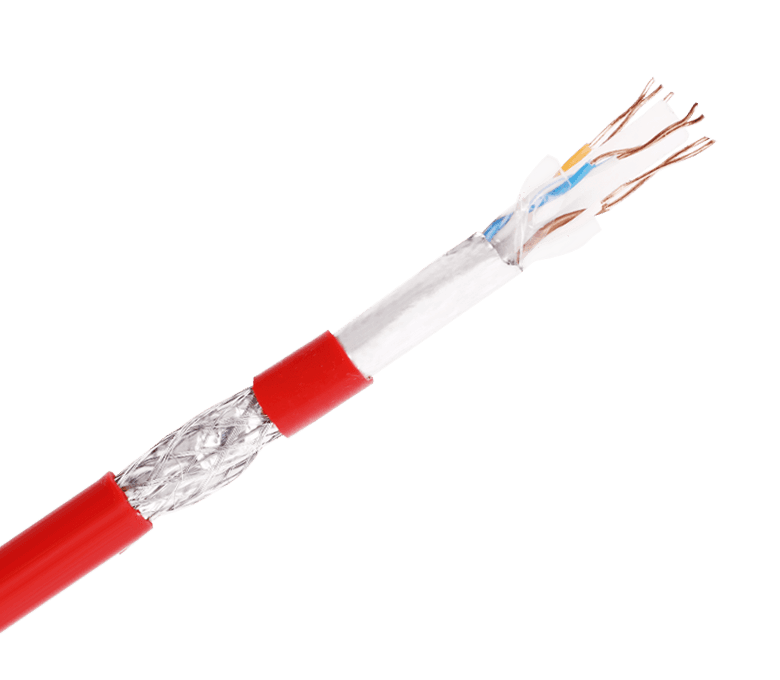

CAT6 S/FTP Lan 케이블 카테고리 케이블

안건

단위

투기. 값

지휘자

와이어 번호

---

4P

재료

---

솔리드 베어 구리

투기

AWG

23AWG

건설

번호/mm

0.57±0.02

단열재

재료

---

피부 거품 피부

지름

mm

1.35±0.05

색상

---

1.블루&화이트 2.오렌지&화이트

3.그린&화이트 4.브라운&화이트

호일 실드

투기

mm

AL-Mylar 100% 커버리지

드레인 와이어

재료

---

주석 도금 구리

투기

mm

1/0.4±0.05

브레이드 실드

재료

---

Al-Mg >40% 커버리지

재킷

재료

---

PVC

색상

---

요청 시 모듬

두께

mm

0.55±0.1

지름

mm

7.8±0.5

지휘자 신장

≥10%

절연 인장 강도

≥10Mpa

절연 신장

≥200%

재킷 인장 강도

≥13.8Mpa

재킷 신장

≥100%

임피던스

100±15Ω(1-100MHz)

100±22Ω(100-250MHz)

100±25Ω(250-500MHz)

전도체 저항 @20°C

최대 9.38Ω/100m

DC 저항 불균형

최대 5%

절연 저항

최소 5000MΩ*Km

지연 왜곡

최대 45ns/100m

주파수(MHz)

수신음 (≤dB)

다음 (≥dB)

PSNEXT (≥dB)

ELFEXT (≥dB)

PS ELFEXT(≥dB)

RL (≥dB)

100m 케이블을 펼치고 테스트하십시오

1.00

2.1

74.3

72.3

67.8

64.8

20.0

4.00

3.8

65.3

63.3

55.8

52.8

23.0

8.00

5.3

60.8

58.8

49.7

46.7

24.5

10.00

5.9

59.3

57.3

47.8

44.8

25.0

16.00

7.5

56.2

54.2

43.7

40.7

25.0

20.00

8.4

54.8

52.8

41.8

38.8

25.0

25.00

9.4

53.3

51.3

39.8

36.8

24.3

31.25

10.5

51.9

49.9

37.9

34.9

23.6

62.50

15.0

47.4

45.4

31.9

28.9

21.5

100.00

19.1

44.3

42.3

27.8

24.8

20.1

200.00

27.6

39.8

37.8

21.8

18.8

18.0

250.00

31.1

38.3

36.3

19.8

16.8

17.3

300.00

34.3

37.1

35.1

18.3

15.3

16.8

400.00

40.1

35.3

33.3

15.8

12.8

15.9

500.00

45.3

33.8

31.8

13.8

10.8

15.2
